12.2 M�quinas de Estado Finito


12.2.1 Definici�n. Una m�quina de estado finito M se caracteriza por:

- Un conjunto finito A de s�mbolos de entrada.
- Un conjunto finito E de estados internos.
- Un conjunto finito B de s�mbolos de salida.
- Una funci�n de pr�ximo estado f de E x A ® E .
- Una funci�n de salida g de E x A ® B .

Esta m�quina se denota por M = { A, B, E, f, g }; por lo general se da un estado inicial .

Ejemplo 1.

En una estaci�n del Metro una m�quina distribuye tiquetes sencillos a $600 pesos el tiquete. La m�quina acepta monedas de $100, $200, $500, $1000. Mediante una tabla, describa los diferentes estados de la m�quina y la salida.

Soluci�n.

Se supondr� que la m�quina se encuentra en el estado e0 perteneciente a E en el tiempo t0. Al introducir una moneda en el tiempo ti la salida ser� g(x,es) donde es es el estado de la m�quina en el tiempo ti. A esta salida le sigue una transici�n de la m�quina en el tiempo ti+1dado por f(x,es).

Para el ejemplo, los estados del conjunto E ser�n:

e0 = Estado inicial de la m�quina sin introducir monedas.
e1 = La m�quina recuerda la inserci�n de $100.
e2 = La m�quina recuerda la inserci�n de $200.
e3 = La m�quina recuerda la inserci�n de $300.
e4 = La m�quina recuerda la inserci�n de $400.
e5 = La m�quina recuerda la inserci�n de $500.
e6 = La m�quina recuerda la inserci�n de $600 o m�s pesos.

La funci�n f: E x A ® E donde A = { n, 100, 200, 500, 1000, b } es la entrada donde n detalla el hecho de no introducir monedas y b hundir bot�n para obtener el tiquete, se detalla en la siguiente tabla:

f

n

100

200

500

1000

b

En esta tabla por ejemplo, f(e0,500)=e5; lo que quiere decir que en el tiempo t siguiente la m�quina recordar� que se le han introducido $500.

f(e3,200)=e5 , lo que significa que la m�quina pasa del estado e3; al estado e5 ; lo que quiere decir que pasa de "recordar" que se le habr�an introducido $300 a "recordar" que se le han introducido $500.

f(e5,200)=e6 , lo que significa que la m�quina pasa de "recordar" que se le habr�an introducido $500 a "recordar" que se le han introducido m�s de $600, en este caso, la funci�n de salida se dise�ar� para que devuelva $100 al comprador.

Al pulsar el bot�n, la m�quina pasar� al estado e0; si el estado actual es e0 � e6.

La funci�n g:E x A ® B es la funci�n de salida, que se detalla en el siguiente cuadro:

g

n

100

200

500

1000

b

n

n

n

n

400

n

n

n

n

n

500

n

n

n

n

100

600

n

n

n

n

200

700

n

n

n

n

300

800

n

n

n

100

400

900

n

n

100

200

500

100

T

En esta tabla, por ejemplo, g(e3,500) = 200, lo que significa que la máquina pasa de "recordar" que se le habían introducido $300 a "recordar" $800 y por tanto devuelve $200. Como f(e3,500)=e6, la máquina pasa al estado e6 y por último, como g(e6,b)=T recibe el tiquete.

Como f(e6,b)=e0, la máquina retorna al estado inicial.

El conjunto de salida B será:

B = { n, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, T}

acá: n significa que no hay salida.

T significa que se entrega el tiquete.



Ejemplo 2.

Sean X = X5X4X3X2X1 = 00111, Y = Y5Y4Y3Y2Y1 = 01101 número binarios, donde X1,Y1 son los bits menos significativos. Los ceros iniciales de X e Y son para que las cadenas X e Y sean de igual longitud y poder garantizar suficientes lugares para completar la suma.

Un sumador binario en serie es una máquina de estado finito que se puede usar para obtener X + Y.

En la suma X+ Y, se tiene:

X =    0 0 1 1 1
Y = + 0 1 1 0 1
Z =    1 0 1 0 0

Se observa que para la primera suma mirando de derecha a izquierda X1 = Y1 = 1 y Z1 = 0, mientras que para la tercera suma mirando de derecha a izquierda, X3 = Y3 = 1 y Z3 = 1 debido al acarreo de la suma de X2 e Y2 y de X1 y Y1.

En consecuencia, cada salida depende de la suma de las dos entradas y la capacidad para recordar, si se acarrea 0 o 1 que es crucial cuando es 1.

El sumador binario en serie se elabora mediante una máquina de estados finitos de la siguiente forma:

E = {e0,e1} donde e0 = 0 y e1 = 1

A = { 00, 01, 10, 11 }

B = { 0, 1 }

Las tablas se detallan a continuación:

f

00

01

10

11

0

0

0

0

1

1

0

1

1

1

Lo que realiza f : E x A ® E es recordar si hay o no hay acarreo.

g

00

01

10

11

0

0

1

1

0

1

1

0

0

1

En las tablas anteriores se observa que:

f(1,01) = 1 y g(1,01) = 0 porque e1 = 1; significa que se lleva 1 de la suma de los bits anteriores, la entrada 01 significa que se suman 0 y 1 y se acarrea 1. De ahí que la suma sea 10 y g(1,01) = 0 por el 0 en 10.



Ejemplo 3.

Diseñe una máquina de estado finito que produce salida 1 si la entrada es un número par de unos, produce la salida 0 en caso contrario.

Solución

Los dos estados de la máquina serán P e I donde P es par e I es impar. El estado inicial es 0, que es un número par.

La tabla de transición de estados es la siguiente:

f

0

1

P

P

I

I

I

P

La tabla de salida será:

g

0

1

P

1

0

I

0

1

Así, por ejemplo, si la entrada es 11101 entonces la salida vendrá dada por:

g(P,11101) = g(g(P,1),1101)

  = g(I,1101)

  = g(g(I,1),101)

  = g(P,101) = g(g(P,1),01)

  = g(I,01) = g(g(I,0),1)

  = g(I,1) = 1

Ejemplo 4.

Diseñe una máquina de estado finito que produce salida 1 siempre que vea 101; produce la salida 0 en caso contrario.

Solución.

Acá A = {0, 1}, B = {0,1}. El estado inicial e0 se mantendrá si la entrada es 0 y cambiará a e1 si la entrada es 1; es decir f(e0,0)=e0; f(e0,1)=e1.

El estado e1 se mantendrá si la entrada es 1 y cambiará a e2 si la entrada es 0; es decir f(e1,0)=e2; f(e1,1)=e1.

El estado e2 cambiará a e0 si la entrada es 0 y cambiará a e1 si la entrada es 1 y acá la salida será 1. Las demás salidas serán 0.

La tabla de transición de estados es:

f

0

1

La tabla de salida es:

g

0

1

0

0

0

0

0

1

Así por ejemplo, si la entrada es 101 la máquina hará lo siguiente:

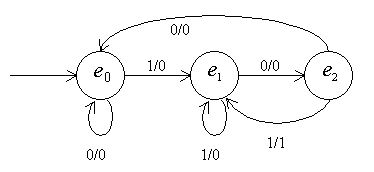

Esta situación la podemos representar también, mediante un diagrama de transición donde los vértices o círculos serán los estados. El estado inicial se indica mediante una flecha. Si una entrada produce un cambio de estado del vértice ei al vértice ek, se traza una arista dirigida de ei a ek y se etiqueta como x/s donde x es la entrada y s es la salida. Si no hay cambio de estado, se traza un lazo dirigido sobre el vértice que representa ese estado.

En el ejemplo anterior, el diagrama de transición es:
